規格摘要

CoaXPress接口：

八個75歐姆HD-BNC連接器（也稱為Micro-BNC）各自支持所有CXP速度，最高可達12.5 Gbps。通過CoaXPress（PoCXP）供所有HD-BNC連接的攝像機提供最高68W的電力。

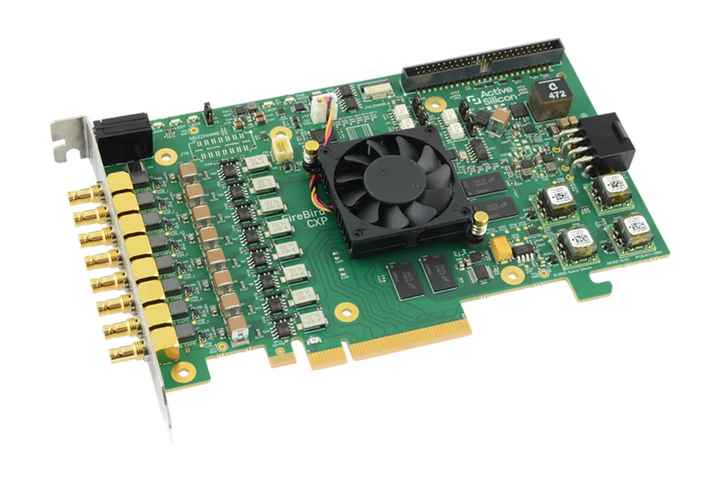

FireBird 8xCXP-12 主板支持：

• 兩臺相機，4xCXP-6 連接
• 四臺相機，2xCXP-6接口

（未來發展包括支持一臺8連接攝像頭和兩臺4xCXP-12攝像頭的乒乓模式——一次讀取一臺攝像頭）

端部支架上的LED顯示了根據CoaXPress規范的鏈路狀態。

緩沖存儲器：

最多可配備4GBGB的DDR4內存，用于在CoaXPress接口與PCI Express總線之間進行緩沖。

PCI Express：

PCIe 3.0（Gen3）x8接口通常提供從FireBird到PC的6.8 Gbytes/秒傳輸，具體取決于PC性能。

輸入輸出

以下I/O線路用于觸發器、軸編碼器、曝光控制及通用I/O：

• 4個光隔離輸入。
• 4個光隔離輸出。
• 4個TTL輸入，5V容忍。
• 4個TTL I/O，5V邏輯。
• 4個RS-422輸入。
• 4個RS-422輸出。

所有這些I/O信號都通過FireBird板上的50路接口提供。

提供多種50路接口與PCIe端面板支架的連接。

電源輸入：

提供一個8路PCI Express Graphics（PEG）連接器，用于連接PC電源的6路或8路PEG接口。這只有PoCXP才需要。

風扇控制器：

風扇轉速與FPGA芯片的溫度相關，以實現最佳散熱和噪聲水平。

兼容性

PCI Express 接口：

PCI Express Bus 3.0（Gen3）8通道接口，最大有效載荷大小為512字節。

FireBird 8XCXP-12 3PE8 支持短地址包（32位）和長地址包（64位）。它還為圖像數據生成已發布寫入，因此傳輸速率最高可達6.8 Gbytes/sec，前提是主機性能要求。

CoaXPress：

FireBird 8xCXP-12 3PE8 符合 CoaXPress 規范的 v2.1。

標準：

歐盟

CE標志符合EMC EN 55022：2010（A類）和EN 55024：2010，符合歐盟指令2014/30/EU。

RoHS符合RoHS3指令2015/863/EU標準。

美國

EMC FCC A類。

該印刷電路板由UL認證制造商制造，防燃等級為94V-0。

物理和環境細節

尺寸：

• 印刷電路板：168毫米×111毫米。
• 整體：181毫米×111毫米。

重量：

190克

功耗（典型）：

（測量時從4xCXP-6連接中獲取）

+3.3V：80mA

+12伏：1220mA

+12V PEG 連接器：PoCXP 最高可達 68W

儲存溫度：

-15°C到+85°C。

工作溫度：

0°C至+60°C（環境）。

相對濕度：

10%到90%非冷凝（運行和儲存）。
